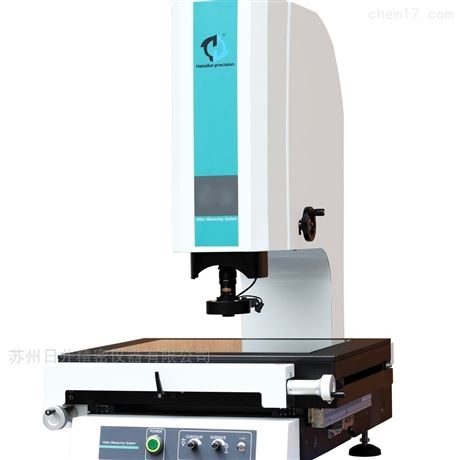

二次元影像测量仪

访问次数:1412

简要描述:二次元影像测量仪是在数字化印象测量仪基础上发展起来的人工智能型现代光学非触摸测量仪器,其承续了数字化仪器优异的运动精度与运动操控功用,融合机器视觉软件的规划灵性,归于当今前沿的光学尺寸检测设备。

  • 厂家实力

    Manufacturer Strength
  • 有效保修

    Valid Warranty
  • 质量保障

    Quality Assurance

详细介绍

品牌其他品牌价格区间面议
产地类别国产应用领域电子,航天,汽车,电气,综合
  二次元影像测量仪是在数字化印象测量仪基础上发展起来的人工智能型现代光学非触摸测量仪器,其承续了数字化仪器优异的运动精度与运动操控功用,融合机器视觉软件的规划灵性,归于当今前沿的光学尺寸检测设备。

  二次元影像测量仪的操作能够轻松学会,结合其主动对焦和区域搜索、目标确定、边缘提取、理匹选点的模糊运算完成人工智能,可主动修正由工件差异和走位不同导致的偏移完成准确选点,具有高精度重复性。从而使操作人员从疲劳的准确目视对位,频频选点、重复走位、功用切换等单调操作和日益深重的待测任务中解脱出来,成百倍地进步工件批测效率,满足工业抽检与大批量检测需求。

  在过去仪器的校验是一个非常麻烦的事情,精度的补偿需要厂家的专业技术人员来完成调校,无法做到客户现场自校与修正。然而,进入二次元影像测量仪时代之后,仪器的技术背景发生了质的变化,基于计算机屏幕测量技术和空间几何运算而发展起来的影像测量技术,拥有优异的软件修正与补偿能力。

  二次元影像测量仪是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。




  在使用二次元影像测量仪的过程中有哪些常见故障呢?

  1、工作台故障:

  一般容易出现光杆空转、光杆传动有弹跳、磨擦传动时不顺、工作台运动有响声、工作台运动有卡滞现象等。解决故障时,要要找出故障原因,再对症下药。可调整弹簧的螺丝松紧、更换轴承、新上油、加润滑油、更换光杆、调节或更换光杆支架等方式来解决。

  2、升降传动故障:

  常见的有升降有异响、无法上升,下降、下降有坠落感,弹跳、传动时空回间隙大、微调不传动、投影屏框松动等。

  3、投影屏故障:

  旋转有声响时,可清理端面上的杂质,换新定位轴承等。旋转时磨擦力大,可松开锁紧螺丝,或换磨擦转。旋转时不均匀时,可换新度盘座、磨擦轮、磨擦轮轴等。投影屏旋转不计数时,可扭紧角度磨擦机械,焊接好信号线,接好接插等。

  4、影像成像故障:

  显示黑屏时可查看电源线是否接好,电源电压等,插紧显示器信号线,如有零件损坏则需要更换显示器或者十字线产生器。当物镜变倍时十字线与描准点偏移大时,重调锁镜筒的螺丝钉,或者换镜筒。当出现被测工作的某一边有暗影时,可调节摄像机或者玻璃四个角上的螺丝,摆正工件。

  5、投影成像故障:

  成像模糊、成像有暗区、影像有黑斑、成像对比光线暗等,可以对物镜、投影屏、工作台玻璃、聚光镜、反光镜等进行清洗。对灯丝进行调节或更换,如果灯泡电源电压过低,则加装总电源稳压器。




  • 主要技术参数





序号







项目名称







技术参数







01







有效测量行程







400 mm×300 mm







02







Z轴调焦升降范围







≤200mm (实际测量高度130mm)







03







光栅尺分辨率







0.5μm







04







物方视场







10.6-1.6mm,工作距离≤ 90mm







05







X、Y轴线性精度







U≤( 3+L/200 ) μm  (L单位:mm)







06







Z轴坐标示值误差







U≤(5+L/150)μm   (L单位:mm)







07







载物台尺寸







 560mm×460mm







08







玻璃台尺寸







428mm×328mm







09







玻璃和承载重量







≤50kg







10







影像放大倍数







20-180×,







11







主机外形尺寸约







910mm×700mm×1650 mm







12







仪器总重







约320kg







13







数据输出







测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、







二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)







14







数据导入







二维图形AutoCAD(dxf))







15







电源







AC 220±5V、50Hz







16







使用环境







温度 25±2 ℃,湿度 35%-65%
